Hur man tar isär och monterar dörrgångjärnet (2)

Lösning

Avaktivera apparaten och dra ut stickkontakten ur vägguttaget före underhållsarbete .

Var alltid försiktig när du flyttar apparater, för tunga apparater är det nödvändigt att två personer flyttar dem.

Använd alltid skyddshandskar och skyddsskor.

Observera att självreparation eller icke-professionell reparation kan få säkerhetsmässiga konsekvenser om de inte görs ordentligt

HUR DEMONTERAR OCH MONTERAS DÖRRGÅNG

1. Omslag

Lyft upp handtaget för att höja locket.

Ta bort de två gångjärnstapparna mot insidan.

Lyft upp locket och ta bort det.

Upprepa dessa steg i omvänd ordning vid återmontering.

Innan du griper in på utrustningen placera ett skydd ovanför trumman för att förhindra att små delar faller in i badkaret.

2. Kontrollpanelen

Sätt i en skruvmejsel i sidospåren enligt figuren, först på ena sidan och sedan på den andra, var noga med att sätta in ett skydd mellan skåpet och skruvmejseln för att undvika att repa färgen.

Spak nedåt för att bredda kontrollpanelen något och lossa klämmorna som fäster på plats.

Lyft den främre delen av kontrollpanelen något.

Flytta den mot baksidan.

2.1 Montering

För in löprörarna (1) på kontrollpanelen i skenorna (2) som finns på tvättmaskinens sidor.

Vrid den framåt.

Tryck kontrollpanelen framåt tills den är helt ansluten.

Öppna den övre skärringen.

Koppla bort bälgtätningen från ovansidan

2.2. Bälgsäl

Ta bort vänster och höger sidopanel (se relevant kapitel).

Ta bort ledningarna från de olika stöden (indikeras av pilarna).

Öppna klämman med en skruvmejsel, var noga med att inte perforera bälgtätningen eller bryta låsringen.

Ta bort bälgen och se till att inte förstöra de två baserna.

Vid återmontering.

Smörj hela inloppssätet i vilket bälgtätningen ska sättas in.

Smörj bälgsätningssätet som ska sättas in i inloppet.

(Den nedre delen indikeras inte av pilarna eftersom den är dold.)

Efter smörjning av de två sätena, inloppssätet och bälgsätningssätet

Hitta positionen för referenssymbolen på kanten av inloppet.

Referenssymbolens position på bälgtätningen.

För in tätningen mellan inloppet och det svetsade badkaret.

Placera de två referenserna så att de motsvarar varandra.

Och sätt in bälgtätningen i laddningsinloppssätet.

Smörj den del av låsringen som ska sättas in i bälgtätningen
säte, för att fästa det tätt på det svetsade badkaret.

Smörj bälgsätningssätet som indikeras av pilen.

För in låsringen mellan bälgtätningen och inloppet.

Kontrollera att bälgen är insatt exakt och att referensskårorna är korrekt placerade.

Från båda sidor.

Kontrollera att låsringen sitter perfekt i sitt säte runt hela omkretsen.

Anslut de båda ändarna av låsringen.

Dra åt med en rörnyckel (var försiktig så att du inte bryter ringen).

Upprepa de åtgärder som utförts med denna låsring med låsringen som fäster bälgtätningen till inloppet.

2.3 Sidopaneler

Genom att ta bort sidopanelerna kan du komma åt alla delar av tvättmaskinen.

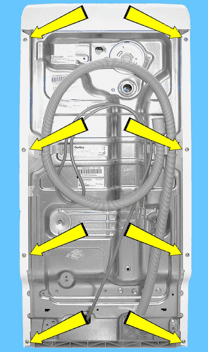

Lossa skruvarna som fäster den högra eller vänstra sidopanelen (apparaten sett framifrån) på bakpanelen.

Flytta den mot tvättmaskinens baksida

för att möjliggöra borttagning från de övre styrningarna, markerade med pilarna på ritningen.

2.4 Elektronisk tryckbrytare

Ta bort kontrollpanelen (se relevant avsnitt).

Skjut av kontakten.

Tryck på flikarna som håller fast det i skåpet och ta bort det.

Dra ut det lilla röret som ansluter det till tryckkammaren.

Upprepa dessa steg i omvänd ordning vid återmontering.

När du byter ut något, se koden som visas i listan över reservdelar som gäller den apparat som repareras.

Ta bort dörrlåsanslutningarna från kabelförskruvningarna som anges av pilarna.

Öppna låsringen som fäster bälgtätningen på inloppet och ta bort den från sitt säte.

Lossa de två skruvarna som fäster inloppet på bakpanelen och på frontpanelen.

Vänster sida

Lossa de två skruvarna som fäster inloppet på bakpanelen och på frontpanelen.

Höger sida

Ta bort kontakterna från magnetventilerna (1).

Ta bort ledningsstoppet (2).

Lossa de två skruvarna som fäster stödet på bakpanelen (3).

För att underlätta arbetet på inloppet, placera ett stöd under motorn.

Skjut inloppet framåt för att dra ut magnetventilstödet från bakpanelen och lyft upp det något.

Ta bort inloppet från frontpanelen.

Haka av höger och vänster främre fjädrar från inloppet.

Ta bort ledningsanslutningen från dörrfördröjningssystemet.

Inlopp med magnetventiler.

Upprepa dessa steg i omvänd ordning vid återmontering.

2.5 Vattendispenser

Ta bort kontrollpanelen (se relevant avsnitt).

Tryck med en skruvmejsel på fliken som fäster vattendispensern

på en sida,

sedan på den andra.

Ta bort vattendispensern.
